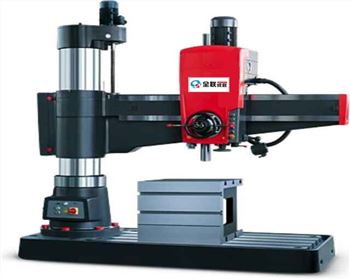

搖臂鉆床具有結構簡單實用、操作、維修方便等特點，而且將其它鉆床的優點聚為一體，使之加大了鉆床的加工范圍，如鏜孔、攻絲、套絲、锪平面、鉆、鉸、擴孔等功能，廣泛用于中小型企業、鄉鎮和個體加工的機械加工。

一、搖臂鉆床的調整

進給保險離合器的調整：打開主軸箱右上方面板，調整圓螺母，使彈簧壓力增加或縮小，從而使主軸進給抗力達到規定值，本機構在出廠前已由廠家測定完畢，用戶不可輕易調整，若確需調整需由有鉆床使用經驗的專業人員進行。

主軸平衡力的調整：卸下?lián)u臂外端限位塊，使主軸箱外移至露出平衡彈簧盒為止，用工具蹩住彈簧盒，卸下限位螺釘，旋轉彈簧盒至適當位置后用螺釘限位，試驗平衡情況至適宜為止。

搖臂升降保險裝置的調整：保險裝置打滑，搖臂不能正常升降，需卸下升降箱體側面的觀察蓋，撬開中間軸下邊的止退墊圈，調整圓螺母于合適位置為止（保險鈕距約10-12Nm），使搖臂正常升降。搖臂上升或下降至兩極限位置時，保險應起作用打滑。

二、搖臂鉆床的維護

機床在使用之前，應清除各處防銹油及其污物，以免影響動作的靈活性。

機床在使用中，應按說明書中的各項規定進行潤滑與調整。

搖臂和立柱導軌，應經常用細紗布擦干凈，注油，以免研傷。

三、搖臂鉆床的潤滑

立柱導軌用40號機械油，要經常保持有油

搖臂升降絲杠用40號機械油，每班加油一次

搖臂升降齒輪箱用潤滑脂，每三個月加油一次

主軸花鍵用40號機械油，每周加油一次

主軸變速箱用20號機械油 ，每六個月?lián)Q油一次 ，在上蓋注油孔上加

主軸箱夾緊支架用20號機械油，每周加油一次，在變速箱后面加

搖臂導軌用40號機械油，每班加油二次

微調蝸桿用20號機械油，每周加油一次

復位發條齒輪用2號鈣基潤滑脂，每月加油一次，不要加太多

進給蝸輪齒部用2號鈣基潤滑脂，每月加油一次，不要加太多

主軸上下軸承用2號鈣基潤滑脂，每月加油一次，不要加太多。
