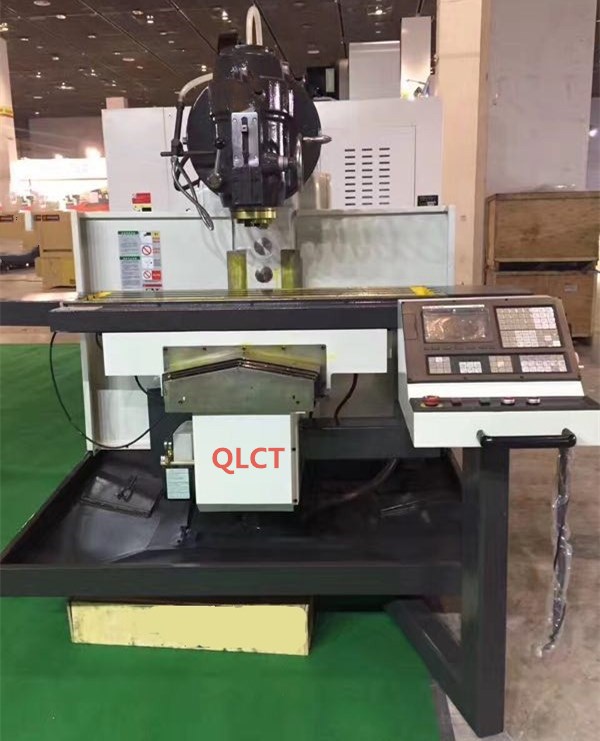

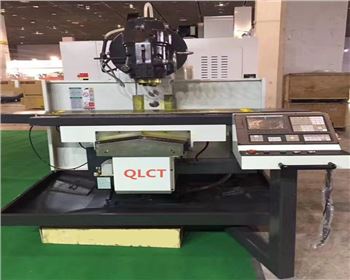

XK5040立式升降臺數控銑床的結構特點：
1.機床結構剛性好，能承載500KG重負荷切削。
2.機床主軸電機功率高、變速范圍廣、充分發揮刀具效能，可進行高速切削。
3.機床易磨損鑄件采用釩鈦耐磨鑄件，重要的傳動零件采用優質合金鋼，保證機床的耐用性及穩定性。
4.機床有完善的潤滑系統。
5.本機床采用半封閉式防護罩。
XK5040立式升降臺數控銑床的主要技術參數：
|
|
項目名稱 |
單位 |
參數 |
|
工 作 臺 |
工作面積（寬度*長度） |
mm |
400*1700 |
|
T型槽（槽數-寬度*間距） |
mm |
3-18*90 |
|
|
較大承載重量 |
kg |
700 |
|
|
T形槽數目 |
|
3 |
|
|
T形槽寬度 |
mm |
18 |
|
|
T形槽間距 |
mm |
90 |
|
|
行 程 |
較大縱向行程 |
mm |
900 |
|
較大橫向行程 |
mm |
300 |
|
|
較大垂向行程 |
mm |
350 |
|
|
主
軸 |
主軸錐度號 |
|
IOS（7：24）No.50 |
|
主軸電機功率 |
kw |
11 |
|
|
主軸轉速級數 |
級Stnep |
18 |
|
|
主軸機轉速 |
rpm |
1450 |
|
|
主軸轉速范圍 |
rpm |
30-1500 |
|
|
立銑頭較大同轉角度 |
Dep |
±45° |
|
|
進 給 |
伺服電機扭矩X/Y/Z |
N.m |
10 /10 /23 |
|
進給速度(X/Y/Z) |
mm/min |
3-1000 |
|
|
快速移動速度 |
mm/min |
5000/4000/3000 |
|
|
精 度 |
重復定位精度 |
mm |
0.02 |
|
定位精度 |
mm |
0.02 |
|
|
|
冷卻泵電機功率 |
kw |
0.125 |
|
|
機床外形尺寸（長*寬*高） |
mm |
2558*2159*2400 |
|
|
機床凈重 |
Kg |
4250 |
