一、M1350C 外圓磨床設備主要規格參數：
1 機床規格參數符合 JB/T 7418.1-94“外圓磨床系列型譜”，機床幾何精度、工作精度符合“外圓磨床質量分等規定”。
|
2 |
外圓磨削直徑范圍： |
30～500mm |
|
3 |
較大工件磨削長度： |
3000mm |
|
4 |
較大工件承重： |
1000 kg |
|
5 |
中心高： |
270mm |
|
6 |
工作臺回轉達角度順時針： |
2° |
|
|
逆時針： |
2° |
|
7 |
工作臺移動速度較大/較小： |
0.1-3 m/min |
|
8 |
工作臺較大移動量: |
3050mm |
|
9 |
工作臺手輪一轉移動量 |
3mm |
|
10 |
外圓砂輪規格(外徑/寬/內徑)： |
Φ750χ75χΦ305 |
|
11 |
砂輪架手輪一轉移動量： |
1mm |
|
12 |
砂輪架手輪微量進給一次(半徑方向)：0.002mm |
|
|
13 |
砂輪架快速進退量 |
100mm |
|
14 |
砂輪架較大移動量 |
355mm（含快速移動量） |
|
15 |
砂輪架絲杠手搖較大移動量 |
170mm |
|
16 |
砂輪線速度（m/s）： |
35m/s |
|
17 |
尾架頂尖移動量（手動） |
70mm |
|
18 |
撥盤轉速(r/min): |
17、34、48、67、95、132 |
|
19 |
頭、尾架頂尖錐孔號： |
莫氏 6# |
|
20 |
機床功率： |
|
|
|
1）砂輪架電機 |
11Kw |
|
|
2）頭架電機 |
2.2/3.3Kw |
|
|
3）液壓泵電機 |
1.5Kw |
|
|
4）總功率 |
≈17.3Kw |
二、 機床工作精度(按國家標準 GB/T 4685-94 驗收)：
加工試件規格為 P1：Φ100×1000mm 的外圓
|
1 |
圓度： |
≤0.0025mm |
|
2 |
縱截面內直徑一致性： |
≤0.008mm |
|
3 |
粗糙度: |
≤Ra0.32μm |
三、主要性能描述

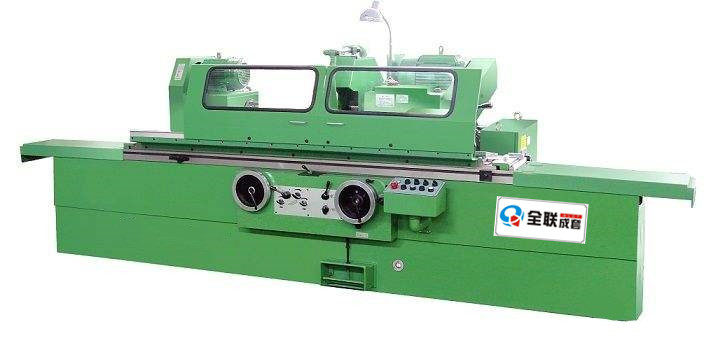

1．M1350C型外圓磨床適用于磨削圓柱形或圓錐形回轉體工件的外圓
的磨削。
2．機床工作臺的縱向移動采用液壓驅動無級變速傳動，亦可用手輪
驅動。上下工作臺可轉動一定角度，適用于圓錐形工件的磨削。
3．工作臺導軌面采用貼塑導軌，強制供油潤滑，吸震耐磨，低速運
行平穩。
4．砂輪架橫進給由液壓驅動實現快速進退；手輪驅動實現粗進給，
手掀實現每次 0.002mm 的精進給。導軌采用滾柱形式。
5．砂輪主軸采用高剛性套筒式動靜壓軸承支撐，回轉精度高，剛性
好。具有獨立的供油裝置。
6．頭架采用雙速電機――三檔齒輪變速，操作方便。床頭主軸采用
主軸固定結構，剛性好。通過頭架撥盤帶動工件旋轉。
7．工件主軸、砂輪主軸、冷卻泵、液壓泵、砂輪主軸潤滑泵，分別
由獨立電機驅動。
8．機床各運動部件具有電氣、液壓和機械連鎖機構，整體布局合理，
外形美觀，操作手柄集中、形象，操作簡便安全。
9．砂輪修整具有在臺面安裝和尾架上安裝修整器兩種修整方式。
10． 機床用的電柜、液壓油箱、冷卻液箱均獨立設置安裝，調整、
維修均十分方便。
11． 機床配置半防護裝置，具有導軌防護，符合安全法規要求。
QLCT全聯機床溫馨提示：因為設計不斷地改進，以上機床技術參數作為參考、油漆顏色如有更改變化，不另行通知，請用戶見諒，謝謝合作！
