數控五軸加工中心AC旋轉軸的工作范圍

相信業內的朋友們對數控五軸加工中心不陌生吧，數控五軸加工中心一共有五個運動坐標軸，分別是兩個運動旋轉軸和三個直線運動坐標軸，一般情況根據兩個旋轉運動安裝的位置不同可分為AC組合旋轉軸和BC組合旋轉軸，今天小編主要介紹的是AC組合旋轉軸的數控五軸加工中心，接下來小編就介紹一下數控五軸加工中心的AC旋轉軸的工作范圍吧。

數控五軸加工中心AC旋轉軸的工作范圍

一般情況下圍繞著數控五軸加工中心X軸做旋轉運動的軸，我們定義為A軸，其A旋轉軸的工作范圍是+30度至-120度。數控五軸加工中心的工作臺上都設有一個回轉軸，這個回轉軸圍繞著Z軸做旋轉運動，我們定義為C旋轉軸，C旋轉軸的工作范圍是360度回轉。A旋轉軸和C旋轉軸組合的五軸加工中心，工件一次夾裝可完成加工除了安裝面以外的其它面加工。A旋轉軸和C旋轉軸一般zui小分度值為0.001度，這樣可以加工除了安裝面的其它面的沒有角，可進行加工傾斜面、傾斜孔等復雜工序加工?？涩F(xiàn)實A旋轉軸和C旋轉軸與XYZ直線三軸做五軸聯動加工，就可以加工復雜的曲面工件，當然需要好的數控系統、伺服電機系統和軟件支持才可以。

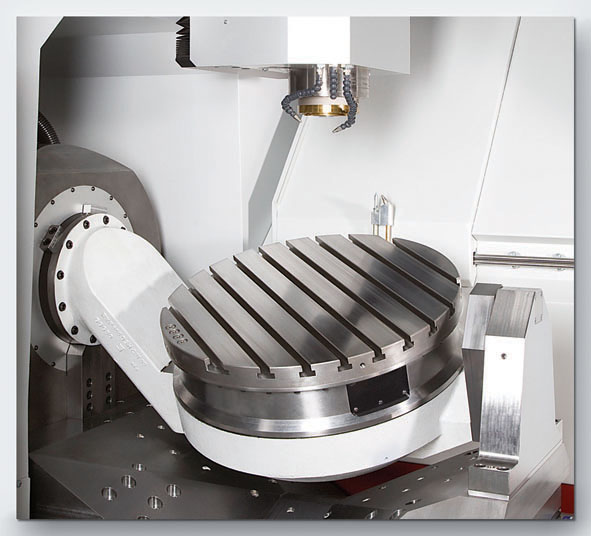

五軸加工中心AC旋轉軸

五軸加工中心AC旋轉軸設置的結構優勢

以上這樣AC旋轉軸的設置的優勢是結構簡單、主軸剛性好、制造成本低等優勢。一般工作臺不能設置太大，承重也比較小，特別是當A旋轉軸回轉到90度時或者大于90度時，加工工件時會給工作臺帶來很的承載力矩。
