下面主要詳解的是數控加工中心的四軸編程和操作的一些內容，希望給大家都有所幫助！

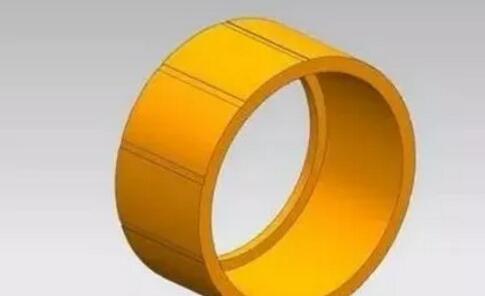

如下圖，銑10-2×0.2的通槽。（材料為不銹鋼）

該活可以用分度頭裝夾，也可以用四軸。，結果相比四軸，如果數量比較多的話，我覺得用分度頭還是不方便的，因為還要計算角度，還要手搖，挺麻煩的，很容易就出錯。我記得我第一次用分度頭的時候，銑花鍵軸搖著搖著把角度遙錯了。用四軸的話就方便多了。

下面談談該活的操作步驟及編程。

1.分析圖紙，看看加工中心需要加工的地方。

2.裝夾胎具并找正。

3.將工件裝好，準備刀具（一把2mm銑刀即可），尋邊并對刀。

4.編程。（可采用調用子程序的方式）

主程序

℅

O0002

G0 G90 G54 A0.

M98 P010001

M01

G0 G90 G54 A36.

M98 P010001

M01

G0 G90 G54 A72.

M98 P010001

M01

G0 G90 G54 A108.

M98 P010001

M01

G0 G90 G54 A144.

M98 P010001

M01

G0 G90 G54 A180.

M98 P010001

M01

G0 G90 G54 A216.

M98 P010001

M01

G0 G90 G54 A252.

M98 P010001

M01

G0 G90 G54 A288.

M98 P010001

M01

G0 G90 G54 A324.

M98 P010001

M30

％

子程序

%

O0001

T1 M6

G0 G90 G54 X-2. Y0. S5000 M3

G43 H1 Z50. M8

Z5.

G1 Z-.05 F500.

X0.

X33.

X35.

Z-.1

X33.

X0.

X-2.

Z-.15

X0.

X33.

X35.

Z-.2

X33.

X0.

X-2.

Z5. F3000.

G0 Z50.

M5

G91 G28 Z0. M9

G28 Y0.

M99

%

5.運行主程序加工工件
